Medidores de Nivel Radar SGM LEKTRA
Transmisores de nivel por radar para medición continua y sin contacto en líquidos, lodos, pastas y sólidos a granel. Tecnología de 26, 60 y 80 GHz con alcance hasta 30 m y precisión de ±3 mm, sin verse afectados por vapores, espumas, presión ni temperatura.
30 m
ALCANCE MÁXIMO
±3 mm
PRECISIÓN
80 GHz
FRECUENCIA MÁX.
+400 °C
TEMP. DE PROCESO
Sin contacto
Inmune al proceso
Haz focalizado
Configuración por app
4-20 mA · HART
Versión ATEX
MEDIDORES DE NIVEL RADAR
SGM LEKTRA
Los medidores de nivel radar SGM LEKTRA determinan el nivel de un producto midiendo el tiempo que tarda una señal de microondas en viajar desde la antena hasta la superficie y volver. Como no tocan el producto, no sufren desgaste, no contaminan y pueden instalarse sobre fluidos agresivos, viscosos o con sólidos sin mantenimiento mecánico.
A diferencia de los sensores de ultrasonidos, las microondas no necesitan aire para propagarse, por lo que la medida no se ve alterada por cambios de temperatura, presión, humedad o la presencia de vapores y condensados. Esto los convierte en la referencia para depósitos de proceso, pozos de bombeo, canales abiertos y silos.
La gama combina dos tecnologías. Los modelos GREENBEAT R60 y R80 trabajan por onda continua modulada en frecuencia (FMCW) a 60 y 80 GHz: un haz muy estrecho que evita ecos de paredes, agitadores o escaleras y detecta incluso productos de baja constante dieléctrica. El RPL56 emite impulsos radar a 26 GHz (banda K) y está pensado para condiciones extremas: hasta 30 m de alcance, 40 bar y versiones de alta temperatura, también sobre sólidos y polvo.
Los GREENBEAT se fabrican con carcasa de polipropileno reciclado, 100 % reciclable y libre de PFAS, y se configuran desde el móvil con la app gratuita Green Tools, sin programadores adicionales.
¿Necesita medir nivel en un depósito, pozo o canal?
Cuéntenos el producto, la altura y las condiciones de proceso y le proponemos el modelo adecuado.
o llámenos al 944 544 212
Características y ventajas
Medición sin contacto
Sin partes móviles ni elementos sumergidos: nada que se desgaste, se incruste o contamine el producto. Ideal para químicos, lodos y productos viscosos.
Inmune a las condiciones
Las microondas no dependen del aire: temperatura, presión, humedad, vapores o condensados no alteran la lectura, a diferencia de los ultrasonidos.
Haz estrecho a 60 y 80 GHz
La lente de enfoque concentra la emisión y evita ecos de paredes, agitadores o tuberías. Permite instalar en tubuladuras pequeñas y depósitos estrechos.
Alta precisión
Desviación de ±3 mm en el RPL56 y ±5 mm en la serie GREENBEAT, con resolución de 1 mm y lecturas estables incluso con agitación o turbulencias.
Puesta en marcha rápida
Los GREENBEAT se calibran desde el smartphone con la app Green Tools; el RPL56, con 4 pulsadores, vía HART o con el display enchufable VL602.
Integración con su control
Salida 4-20 mA en todos los modelos, comunicación HART o Modbus RTU y, en el R60, dos salidas digitales ON/OFF para alarmas o mando de bombas.
Sectores de aplicación

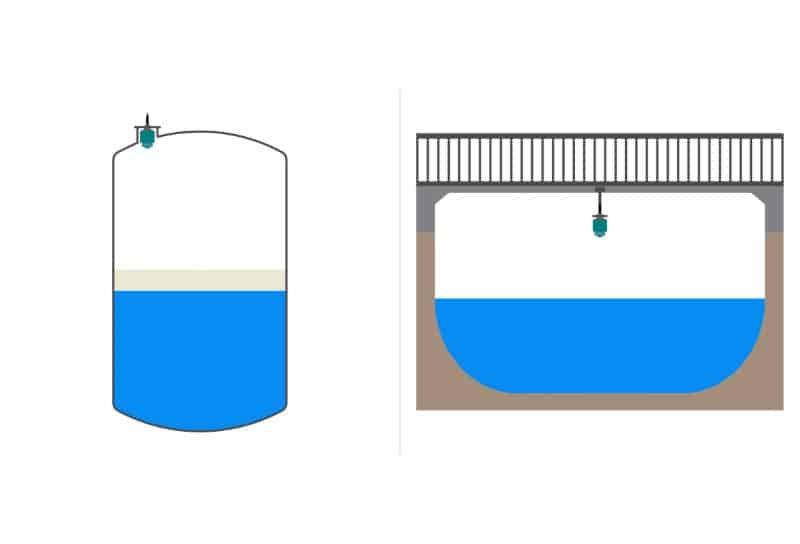

Medición continua de nivel en líquidos, lodos, pastas y sólidos a granel, en depósitos abiertos o cerrados.
Depuración y EDAR
Estaciones de bombeo
Ríos y canales
Tanques de tormenta
Industria química
Alimentación y bebidas
Silos de sólidos
Combustibles y ATEX
Modelos de medidores de nivel radar
GREENBEAT R60
Líquidos · rosca 1″ GAS · IP67/IP68
Radar FMCW de 60 GHz con lente de enfoque y muestreo varias veces por segundo, pensado para procesos que exigen vigilancia frecuente. El más completo en conexiones: Modbus RTU, 4-20 mA y dos salidas ON/OFF. Alimentación 10–30 Vdc, trabajo de –40 a +80 °C y conector M12 o cable integrado.

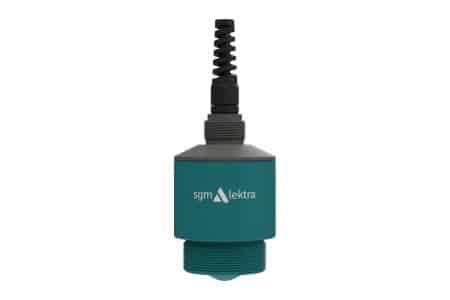

GREENBEAT R80
Líquidos · 2 hilos 4-20 mA · PP o PVDF
Radar de 80 GHz totalmente encapsulado y reforzado para inmersión prolongada. Fiable con agitadores, turbulencias y condensados; la versión en PVDF resiste los agentes químicos más agresivos. Alcance de 8 o 15 m, rosca inferior 2″ GAS y cable integrado de 10 m.

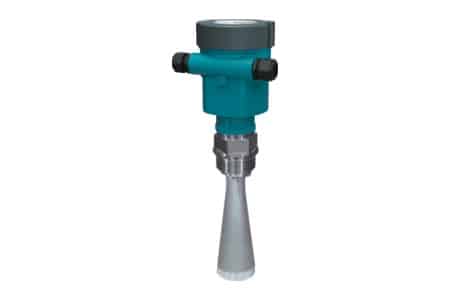

RPL56
Sólidos y líquidos · G 1½» / brida · ATEX
Radar de impulsos en banda K para depósitos de almacenamiento y proceso en condiciones duras. Antena AISI 316L, carcasa de aluminio, versiones de alta temperatura (hasta +400 °C) y presión de proceso de –1 a 40 bar. 2 hilos 24 Vdc o 4 hilos 230 Vac con HART.
Comparativa técnica de la gama
| Característica | GREENBEAT R6060 GHz FMCW | GREENBEAT R8080 GHz FMCW | RPL5626 GHz impulsos |
|---|---|---|---|
| Producto a medir | Líquidos | Líquidos | Líquidos, pastas, lodos y sólidos |
| Rango máximo | 0,1 – 10 m | 0,1 – 8 / 15 m | 30 m |
| Precisión | ±5 mm | ±5 mm | ±3 mm |
| Resolución | 1 mm | 1 mm | 1 mm |
| Zona muerta | 0,1 m | 0,1 m | Según antena |
| Temperatura | –40 a +80 °C | –40 a +80 °C | –40/+130 · –60/+250 · –60/+400 °C |
| Presión máx. | 3 bar | 3 bar | –1 a 40 bar |
| Materiales | PP reciclado (GREEN PP) | PP reciclado o PVDF | Aluminio · AISI 316L |
| Conexión a proceso | Rosca 1" GAS (brida opc.) | 2" GAS inf. · 1" GAS sup. | G 1½" · 1½" NPT · brida |
| Protección | IP67 / IP68 | IP68 encapsulado | IP67 / IP68 (sensor) |
| Alimentación | 10 – 30 Vdc | 20 – 30 Vdc (2 hilos) | 24 Vdc · 230 Vac |
| Salidas | 4-20 mA + 2 ON/OFF | 4-20 mA | 4-20 mA |
| Comunicación | RS485 Modbus RTU | — | HART · Modbus RTU (opc.) |
| Configuración | App Green Tools | App Green Tools | Pulsadores · HART · display VL602 |
| Certificación | — | — | ATEX |
Cómo elegir e instalar su medidor de nivel radar
Según la aplicación
- Pozos, balsas y depósitos de agua: GREENBEAT R80, con encapsulado IP68 que soporta inundaciones puntuales.
- Productos químicos agresivos: GREENBEAT R80 en PVDF.
- Integración directa en PLC por Modbus o mando de bombas por contacto: GREENBEAT R60.
- Sólidos a granel, silos y polvo: RPL56.
- Alta temperatura, presión o zona ATEX: RPL56 con la ejecución adecuada.
Claves de instalación
- Fuera del chorro de llenado: evite que el haz atraviese la caída de producto.
- Separación de paredes: respete la distancia que marca el cono de emisión de cada modelo.
- Obstáculos internos: el RPL56 permite mapear falsos ecos de soportes o agitadores.
- Zona muerta: deje al menos 0,1 m entre sensor y nivel máximo en los GREENBEAT.
- Accesorios: soportes de montaje, bridas y display enchufable VL602 para el RPL56.
¿Por qué elegir Cramix para la compra de
medidores de nivel radar SGM LEKTRA?
Como distribuidor oficial de SGM LEKTRA, le asesoramos en la selección del modelo, la antena y la conexión a proceso, y le acompañamos en la puesta en marcha. Asesoramiento, suministro y servicio técnico en toda España.
Sobre los medidores de nivel radar
¿Cómo funciona un medidor de nivel radar?

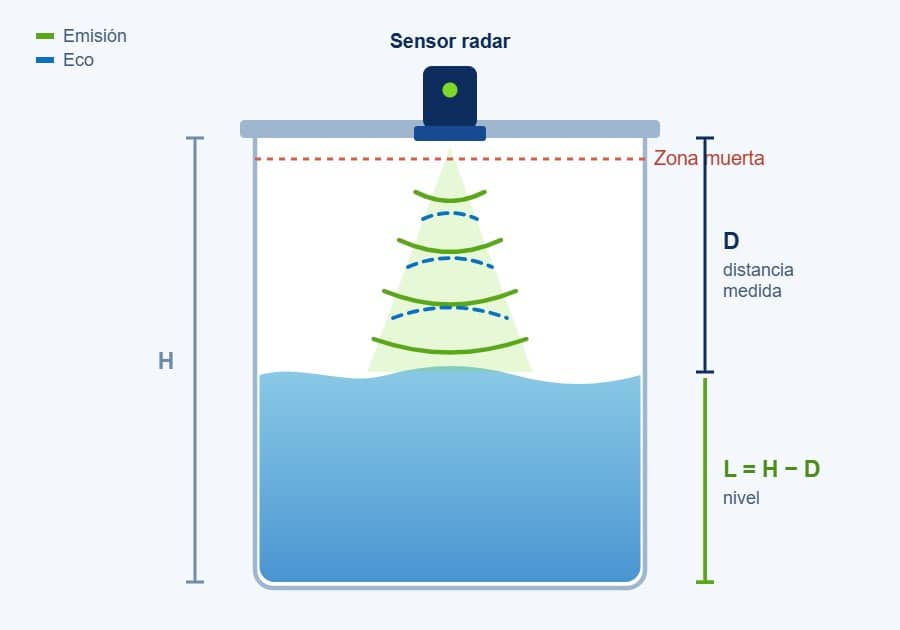

La antena emite microondas hacia la superficie del producto y recibe el eco reflejado. El equipo calcula la distancia a partir del tiempo de vuelo de la señal y la resta de la altura de referencia del depósito para obtener el nivel. Al no haber contacto con el producto, no existe desgaste ni riesgo de contaminación.
¿Qué diferencia hay entre un radar de 26 GHz y uno de 80 GHz?
Cuanto mayor es la frecuencia, más estrecho es el haz de emisión. Los radares de 60 y 80 GHz como los GREENBEAT concentran la señal y esquivan paredes, agitadores y obstáculos, por lo que son idóneos para depósitos estrechos o tubuladuras pequeñas. El RPL56 de 26 GHz ofrece mayor alcance, hasta 30 m, y ejecuciones para alta temperatura, presión y sólidos a granel.
¿Es mejor un medidor de nivel radar o uno de ultrasonidos?
El ultrasonido es una solución económica para agua en condiciones estables, pero su medida depende de la velocidad del sonido en el aire y puede verse afectada por la temperatura, los vapores o la espuma. El radar utiliza microondas, que no necesitan un medio para propagarse, y mantiene la precisión con cambios de temperatura, presión y humedad.
¿Se puede medir el nivel de sólidos con radar?
Sí. El transmisor RPL56 mide de forma continua el nivel de sólidos a granel, granulados y polvo en silos de hasta 30 m, además de líquidos, pastas y lodos. Los GREENBEAT R60 y R80 están diseñados específicamente para líquidos.
¿Hay medidores de nivel radar para zonas ATEX?
Sí. El RPL56 dispone de certificación ATEX para su instalación en atmósferas potencialmente explosivas, como tanques de combustible o disolventes. Indíquenos la clasificación de la zona para proponerle la ejecución adecuada.
¿Cómo se configuran los medidores GREENBEAT?
Mediante la app gratuita Green Tools para iOS y Android, sin necesidad de programadores ni software adicional. Desde el smartphone se ajustan la escala, la salida 4-20 mA y, en el R60, las salidas digitales y la comunicación Modbus RTU.
