Bombas Lobulares BELLIN
Bombas volumétricas rotativas de lóbulos para el trasiego de fluidos viscosos, con sólidos y abrasivos: caudal elevado en dimensiones compactas, autocebado y funcionamiento reversible.
500 m³/h
CAUDAL MÁXIMO
8 bar
PRESIÓN MÁXIMA
8 m
AUTOCEBADO EN SECO
AISI 316
CUERPO DISPONIBLE
1:1
RATIO DE ENGRANAJES
Autocebante sin válvulas
BOMBAS LOBULARES
BELLIN
Las bombas lobulares BELLIN —también llamadas bombas de lóbulos rotativos— son bombas volumétricas de desplazamiento positivo autocebantes. Su funcionamiento se basa en dos lóbulos sincronizados que giran en sentido contrario dentro del cuerpo de la bomba: entre los lóbulos y la carcasa se forman cámaras que desplazan el producto desde la aspiración hasta la impulsión con un trasiego suave y constante.
Gracias a su diseño simétrico son totalmente reversibles y pueden bombear en ambos sentidos sin restricción. Combinan un caudal elevado —hasta 500 m³/h— con dimensiones muy reducidas, lo que las convierte en una solución idónea cuando el espacio de instalación es limitado.
¿Por qué elegir Cramix para la compra de bombas lobulares?
Contacta con nuestros técnicos y recibe una propuesta personalizada.
Características y ventajas
Ahorro de espacio
Máxima eficiencia en el mínimo espacio. Sus dimensiones compactas permiten instalarlas en espacios muy reducidos manteniendo un alto rendimiento.
Caudal elevado
Funcionamiento reversible
Autocebado hasta 8 m
Mantenimiento sencillo
Cierre autolubricado
Sectores de aplicación
Depuración de aguas
Biogás y agricultura
Reciclado de aceites usados
Construcción y minería
Química y papel
Lubricantes y grasas
Industria alimentaria
ATEX
Enología y azucareras
Cerámica
Series de bombas lobulares

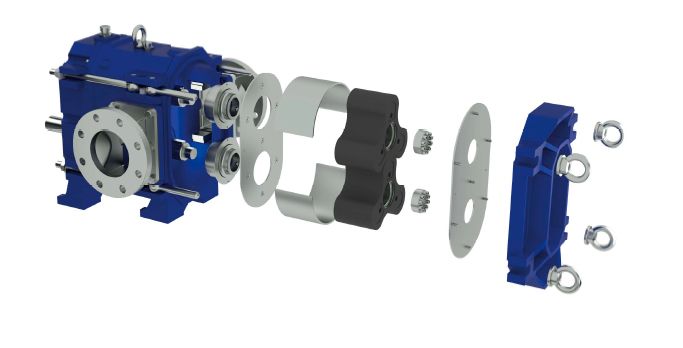

Serie PLG
Lóbulos lineales trilóbulo
Para el trasiego de casi cualquier fluido en espacios reducidos. Aplicaciones en depuración, biogás, agricultura, minería, construcción y perforación, recogida de aceites usados.

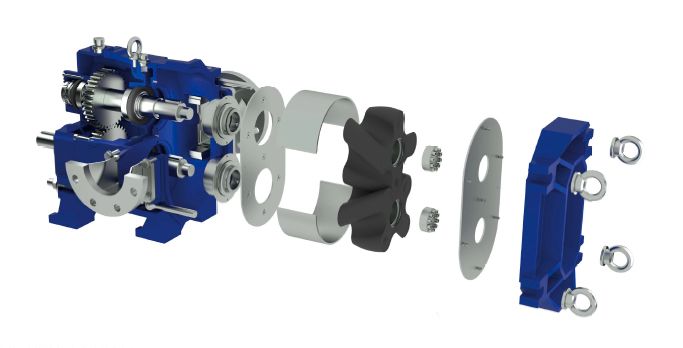

Serie NPLG
Lóbulos helicoidales cuadrilóbulo
Máxima capacidad con bajas pulsaciones gracias a la geometría helicoidal. Depuración, sistemas de ultrafiltración de membrana (MBR), química, papel, cerámica, minería y azucareras.

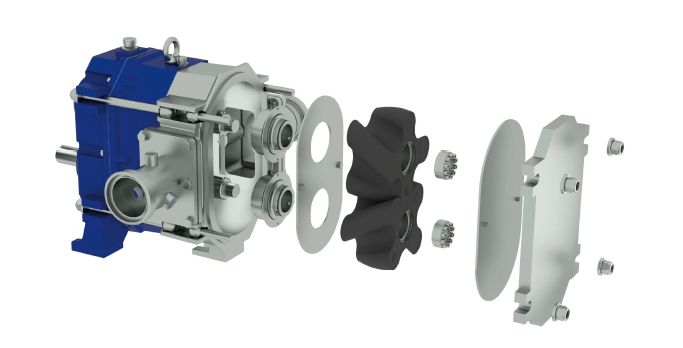

Serie NPLO
Lóbulos helicoidales cuadrilóbulo
Trasiego delicado para industria del vino, azucareras, depuración y química. Diseño de bajas pulsaciones para un manejo suave del producto.

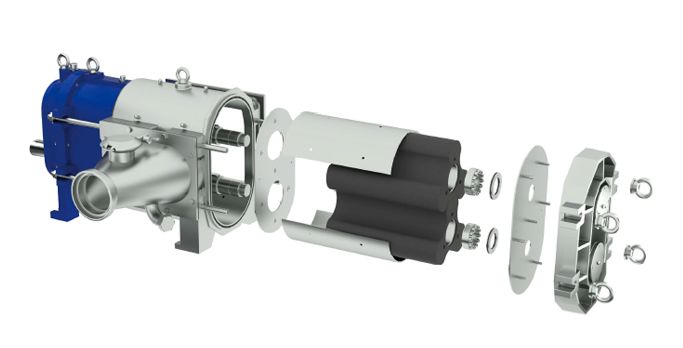

Serie PLWX
Lóbulos lineales trilóbulo
Diseñada para la industria enológica. Manejo suave para uva entera, uva estrujada o fermentada, mosto y vino, con recambio de desgaste sin desmontar tuberías.
Tablas de rendimiento
| Modelo | Caudal máx. m³/h | Presión máx.bar | Velocidad máx.r.p.m. |
|---|---|---|---|
| PL 500 | 35 | 8 | 550 |
| PL 1500 | 80 | 8 | 500 |
| PL 2500 | 132 | 8 | 500 |
| PLWXF 4000 | 70 | 5 | 200 |
| S_PLWXF 7000 | 140 | 5 | 200 |
| Modelo | Caudal máx.m³/h | Presión máx.bar | Velocidad máx.r.p.m. |
|---|---|---|---|
| N_PL 500 | 34 | 8 | 600 |
| N_PL 1500 | 78 | 8 | 550 |
| N_PL 2500 | 130 | 8 | 550 |
| N_PL 35 | 200 | 6 | 500 |
| N_PL 50 | 260 | 5 | 450 |
| N_PL 70 | 350 | 3 | 450 |
| N_PL 100 ★ | 500 | 5 | 450 |
Materiales y configuración
Lóbulos y placas de desgaste
- Lóbulos recubiertos de elastómero: amplia gama de compuestos — NBR, EPDM y FPM (Vitón) — según la compatibilidad química del fluido.
- Geometría: 3 lóbulos lineales o 4 en helicoidal para reducir pulsaciones.
- Placas de desgaste: radiales y frontales extraíbles, en acero inoxidable AISI 316.
- Tapa frontal: desmontable para cambiar lóbulos y placas sin tocar la instalación; disponible en fundición o inoxidable.
Cuerpo, cierres y accionamiento
- Cárter de bomba: fundición o acero inoxidable AISI 316.
- Cierres mecánicos: sustituibles in situ sin desmontar el cuerpo; en cerámica o carburo de tungsteno, con sistema autolubricado por aceite para marcha en seco corta.
- Reductor: engranajes de precisión sincronizados con ratio 1:1 y rodamientos de rodillos cónicos de alta resistencia.
- Cámara de separación opcional: entre bomba y reductor para evitar cualquier contaminación del producto.
- Conexiones: estándares internacionales EN, DIN, ANSI u otros, o diseños especiales.
¿Por qué elegir Cramix para la compra de bombas lobulares?
Nuestro equipo técnico le asesora en la selección del modelo del catálogo BELLIN más adecuado para su fluido, caudal y presión. Stock disponible, recambios y servicio técnico en España.
Dudas sobre bombas lobulares
¿Qué diferencia una bomba lobular de una bomba de tornillo helicoidal?
Ambas son bombas volumétricas de desplazamiento positivo, pero la lobular emplea dos lóbulos sincronizados de giro contrario, es más compacta, reversible y permite recambio de desgaste sin desmontar tuberías. La de tornillo helicoidal ofrece mayor presión y un caudal muy estable. La elección depende del fluido, la presión requerida y el espacio disponible.
¿Pueden bombear fluidos con sólidos en suspensión o abrasivos?
Sí. El diseño de cámaras amplias entre lóbulos y cárter permite el paso de sólidos y productos abrasivos como lodos, fangos deshidratados (hasta un 30-35 % de sequedad), morteros o lechadas, sin riesgo de bloqueo por aire gracias a su capacidad de autocebado.
¿Qué caudal y presión máximos alcanzan?
La gama BELLIN alcanza caudales de hasta 500 m³/h y presiones de trabajo de hasta 8 bar, con autocebado hasta 8 metros de profundidad. Cada modelo tiene su curva propia; consulte las tablas de rendimiento de las series PL y N_PL de esta página.
¿Toleran la marcha en seco?
Sí, por periodos cortos. El sistema de cierre mecánico autolubricado por aceite garantiza la refrigeración incluso sin producto bombeado, evitando daños durante arranques y vaciados.
¿Hay versiones para zonas ATEX?
